Dados técnicos | Características gerais | Rendimentos

Dados técnicos

O ECOFUR^® é instalado de acordo com a orientação da “seta” gravada na parte superior do ECOFUR^®, correspondendo à circulação dos fluidos (água, ar, efluente, etc.).

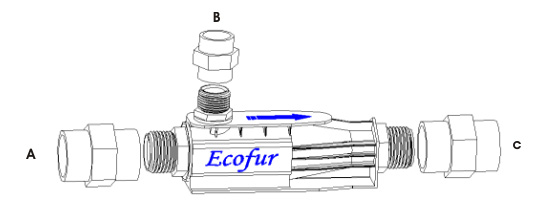

O ECOFUR^® é constituído por duas entradas (A e B): Uma para o fluido de injecção (ex.: água) e outra para o fluido de sucção (ex.: ar), que também pode se injectado sob pressão. A saída (C) é comum às duas entradas.

O ECOFUR^® cria vácuo ou caudal de sucção quando existe uma resistência na saída do ECOFUR^® superior a 0,02 bar e um diferencial entre a pressão de injecção (entrada) e a pressão de saída superior a 0,2 bar. Se este diferencial for superior a 1 bar, o caudal de sucção (ex. ar) é de valor superior ao caudal de líquido (ex. água) correspondente ao diferencial da pressão entrada/saída.

Para um bom funcionamento do ECOFUR^®, com o máximo de rendimento, é necessário que:

• O modelo de ECOFUR^®seja o adequado;

• O ECOFUR^® seja correctamente instalado;

• Os caudais e pressões sejam de acordo com as necessidades do ECOFUR^® e rendimentos pretendidos;

• Toda a instalação acessória, incluindo equipamentos, seja compatível à utilização do ECOFUR^®;

• Consulte as tabelas e gráficos de rendimentos;

• Solicite o nosso apoio técnico.

• ECOFUR^® IF-H11:

“ECOFUR^®” é marca registada de “exaustor e misturador de fluidos”.

“IF-H11” é o modelo de ECOFUR^®: Significa que a injecção “I” de líquido é frontal “F” e que o diâmetro interno do bico de pressão é de “11” mm. A letra “H” (hidráulico) representa a série do modelo, que se destina a águas e efluentes.

Este modelo é fabricado em poliamida “PA6”; é um plástico, tipo nylon, muito resistente às diferenças de temperatura (máximo 120ºc), ao desgaste mecânico na circulação de fluidos e neutro à maioria dos produtos químicos.

As matérias-primas utilizadas no fabrico do ECOFUR^® IF-H11 são certificadas e têm características químicas para uso em água potável.

O ECOFUR^® IF-H11 admite pressões até 5 bar e partículas sólidas em suspensão até 11mm.

Para se obter 1 bar de pressão na injecção do líquido ao ECOFUR^®, é necessária energia na ordem de 0,55kw/h, para a maioria das electrobombas.

O ECOFUR^® IF-H11 é aplicável:

No arejamento/oxigenação, tratamento biológico, oxidação, difusão de ozono, flotação, vácuo e mistura de fluidos;

• Em água potável;

Oxigenação/arejamento em estações de tratamento e/ou conservação da água, difusão de ozono para desinfecção da água, precipitação do ferro (F3) e manganês por oxidação… (lagos/lagoas, tanques/depósitos, etc.).



• Em águas residuais urbanas/industriais;

Arejamento em ETAR´S de lamas activadas, percolação, leito móvel, SBR (reactor biológico sequencial), oxidação, flotação… (lagoas, tanques, depósitos, “compactas”, etc.).

- Em piscicultura;

Oxigenação/arejamento da água, flotação… (lagoa, tanque, depósito, etc.).



• Em piscinas e afins;

Conservação da água por oxigenação/arejamento, efeito de hidromassagem, efeitos lúdicos… (piscinas, jacuzzis, contra corrente, fontes/lagos, etc.).

• ECOFUR^® IF-H18:

 Versão alternativa ao Ecofur^® IF-H11. Encontra-se em fase de projecto.

• ECOFUR^® IL-G40:

Aplicado no tratamento de gases e arrefecimento. Encontra-se em fase de investigação.

voltar ao topo ▲

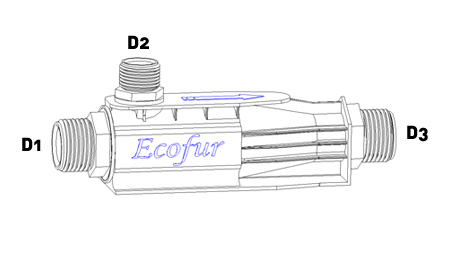

Características gerais

* O valor de potência indicado é médio, porque depende das características e tipo de electrobomba.

voltar ao topo ▲

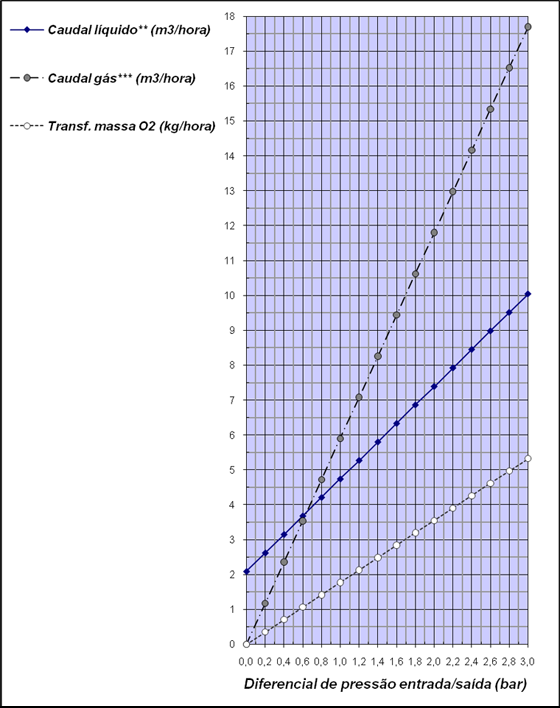

Rendimentos Ecofur^® IF-H11

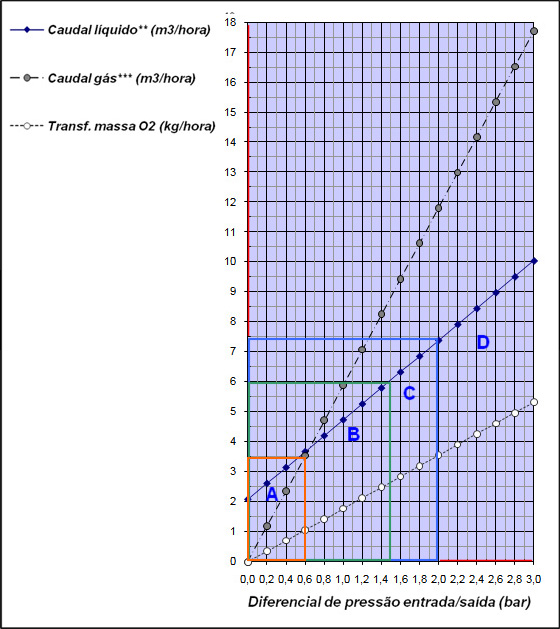

Aplicações em função da pressão Ecofur IF-H11
